Как оптические троакары могут повысить точность пункции брюшной стенки во время операции?

Оптические троакары Уменьшите количество слепых травм за счет визуализации каждого слоя ткани в реальном времени во время пункции.

Оптические троакары повышают точность пункции брюшной стенки, позволяя хирургу визуализировать каждый слой ткани — кожу, подкожную жировую клетчатку, переднюю фасцию, мышцу, заднюю фасцию и брюшину — в реальном времени по мере продвижения троакара, устраняя слепой вход, основанный на силе, который вызывает большинство повреждений при лапароскопическом доступе. Клинические данные, опубликованные в хирургических журналах, неизменно показывают, что методы оптического входа снижают частоту крупных сосудистых повреждений до уровня ниже 0,02% и уровень повреждений кишечника до уровня ниже 0,04% по сравнению с 0,05–0,3% при использовании традиционной слепой иглы Вереша или методов неоптического троакара в группах пациентов высокого риска.

Осложнения, связанные с доступом, включая повреждения сосудов, кишечника и твердых органов во время введения троакара, составляют примерно 50% всех серьезных лапароскопических осложнений и до 40% смертей, связанных с лапароскопией. Оптический троакар устраняет основную причину этих травм: неспособность видеть то, что находится непосредственно перед кончиком, во время слепого механического входа. В этой статье рассматриваются механизм, клинические данные, техника и практические критерии выбора, которые позволяют хирургам эффективно использовать оптические троакары.

Как работают оптические троакары: механизм визуализируемого входа

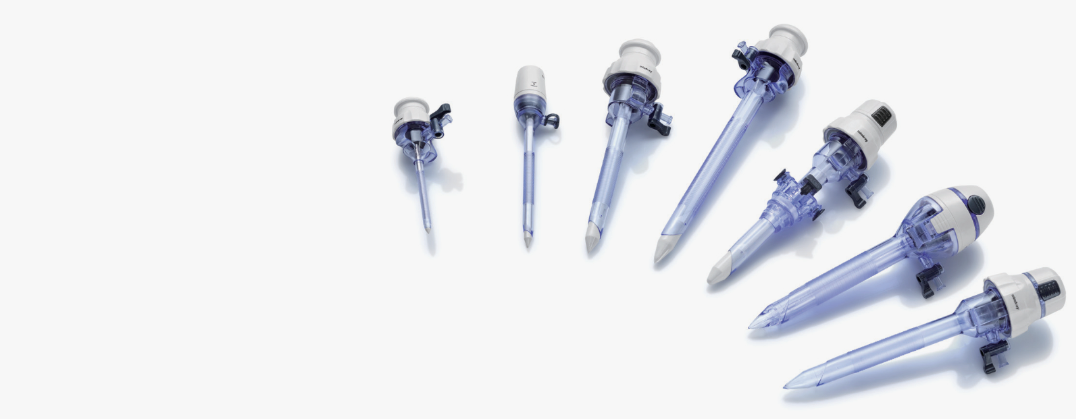

Оптический троакар объединяет прозрачный, конический или пирамидальный кончик обтуратора с центральным оптическим каналом, в который можно установить лапароскоп под углом 0° или 30°. Когда хирург применяет вращательную или осевую силу для продвижения троакара, лапароскоп одновременно передает увеличенное изображение ткани непосредственно перед кончиком троакара. Хирург наблюдает, как каждый фасциальный и мышечный слой постепенно отделяется, а не разрезается, по мере продвижения троакара под прямым зрением.

Ключевые структурные компоненты оптического троакара

• Прозрачный расширяющийся обтуратор: Наконечник обтуратора, изготовленный из поликарбоната оптического класса или PETG, позволяет линзе лапароскопа оставаться в контакте с поверхностью ткани во время введения. Четкость этого компонента напрямую определяет качество изображения: оптические троакары медицинского класса сохраняют прозрачность в пределах 3–5 мм от края кончика.
• Канюля троакара с газонепроницаемым уплотнением: Рабочий канал, поддерживающий пневмоперитонеум после введения. Доступны диаметром 5 мм, 10 мм, 12 мм и 15 мм для использования с различными размерами лапароскопических инструментов.
• Механизм безопасности выдвижного лезвия (в некоторых исполнениях): Некоторые оптические троакары сочетают в себе зрительный канал с подпружиненным лезвием, которое втягивается сразу после проникновения в брюшину, обеспечивая вторичный механический слой безопасности от травм при погружении.
• Резьбовой или гладкий корпус канюли: Канюли с резьбой обеспечивают большую устойчивость к случайному смещению во время процедуры, что особенно важно для пациентов с ожирением, у которых толщина брюшной стенки снижает механическое сцепление канюль с гладким корпусом.

Прогресс тканевого слоя виден во время оптического входа

Во время введения оптического троакара обученный хирург идентифицирует на лапароскопическом изображении следующие последовательные ориентиры, каждый из которых подтверждает правильное продвижение через брюшную стенку:

1. Подкожная жировая клетчатка: Желтая дольчатая жировая ткань с видимыми фиброзными перегородками. Ротационная установка обеспечивает прогрессивное расширение без разреза.
2. Переднее влагалище прямой мышцы/наружная косая фасция: Белая плотная волокнистая ткань с сетчатым рисунком волокон. Повышенное сопротивление пальпируется и подтверждается визуально перед проникновением.
3. Прямая мышца живота или косая мышца: Красно-розовая полосатая ткань с видимыми пучками мышечных волокон. Кровеносные сосуды внутри мышечного брюшка видны, и их можно избежать.
4. Заднее влагалище прямой мышцы/поперечная фасция: Еще один фиброзный белый слой — последний анатомический барьер перед брюшной полостью.
5. Предбрюшинный жир (при наличии): Желтая рыхлая ареолярная ткань, подтверждающая близость к брюшине, видна у большинства пациентов выше дугообразной линии.
6. Брюшина: Блестящая полупрозрачная мембрана — ее внешний вид подтверждает скорое попадание в брюшную полость. Перед завершением ввода хирург может сделать паузу, чтобы убедиться в отсутствии видимых спаек или внутренних органов.

Клинические данные: что данные говорят о безопасности оптического троакара

Преимущество безопасности введения оптического троакара подтверждается многочисленными опубликованными клиническими сериями и метаанализами. Следующие данные представляют собой результаты рецензирования:

Систематический обзор хирургической эндоскопии, проведенный в 2019 году и анализирующий более 350 000 лапароскопических записей, показал, что введение оптического троакара снижает риск серьезных осложнений доступа на примерно 60% по сравнению со стандартной техникой иглы Вереша у пациентов, ранее перенесших абдоминальное хирургическое вмешательство — группа самого высокого риска травм доступа из-за внутрибрюшных спаек. У пациентов со стандартным риском разница в безопасности между методами входа сужается, но оптический троакар стабильно демонстрирует самые низкие показатели серьезных травм во всех опубликованных сериях.

Рисунок 1. Сравнение повреждений сосудов, кишечника и количества неудачных попыток поступления при различных методах лапароскопического доступа.

Группы пациентов, у которых оптические троакары обеспечивают наибольшую точность

Хотя оптические троакары повышают точность пункции во всех лапароскопических случаях, польза наиболее клинически значима у пациентов, у которых анатомическая изменчивость или предшествующий хирургический анамнез усложняют слепой ввод:

Пациенты с ожирением (ИМТ ≥ 30 кг/м²)

У пациентов с ожирением толщина брюшной стенки может превышать 8–15 см Анатомические ориентиры, использованные во время слепого введения иглы Вереша, скрыты или смещены. Пупок — стандартная точка введения Вереша — может располагаться значительно ниже бифуркации аорты у пациентов с ожирением, что увеличивает риск крупных сосудов при введении по прямой оси. Оптический вход троакара позволяет хирургу перемещаться по толстому жировому слою под прямым зрением, идентифицировать фасциальные слои, несмотря на плохое определение ориентиров, и подтверждать проникновение в брюшину на правильной глубине — независимо от поверхностных анатомических ориентиров.

Пациенты с предшествующей абдоминальной хирургией

Предыдущая лапаротомия, разрезы по Пфанненштилю или предыдущая лапароскопия создают спайки брюшины примерно в 50–90% пациентов в зависимости от объема предшествующей операции. Слепое введение при наличии спаек может привести к проколу кишки или сальника, прикрепившегося к передней брюшной стенке в месте введения. Оптический вход позволяет хирургу идентифицировать и избежать спаек на поверхности брюшины до завершения проникновения, делая паузу в предбрюшинном слое для оценки отражения от брюшины нижележащих структур перед окончательным входом.

Педиатрические пациенты

При детской лапароскопии тонкая брюшная стенка и уменьшенная глубина брюшной полости значительно снижают запас безопасности при слепом доступе. Расстояние от кожи пупка до бифуркации аорты у ребенка массой тела 10 кг составляет примерно 2,5–4,0 см — по сравнению с 7–12 см у среднего взрослого человека. Оптические троакары обеспечивают подтверждение глубины в этом сжатом анатомическом пространстве в режиме реального времени, обеспечивая контролируемый вход миллиметр за миллиметром, чего не могут достичь слепые методы.

Пациенты с аномалиями брюшной стенки

У пациентов с сеткой для пластики пупочной грыжи, диастазом прямых мышц живота или предшествующей реконструкцией брюшной стенки наблюдаются атипичные плоскости тканей, которые могут ввести в заблуждение как тактильные ощущения, так и показания давления инсуффляции CO₂ во время слепого входа Вереша. Оптическая визуализация реальных слоев ткани, независимо от их аномального внешнего вида, позволяет точно идентифицировать брюшину даже при отсутствии или искажении стандартных анатомических ориентиров.

Оптический троакар против альтернативных методов входа: прямое сравнение

Хирургическая техника: поэтапное введение оптического троакара для точного входа в брюшную полость

Преимущество точности оптического троакара полностью реализуется только при правильном выполнении техники введения. Следующая последовательность отражает устоявшуюся лапароскопическую хирургическую практику:

1. Положение пациента и поднятие брюшной стенки: При необходимости расположите пациента на спине с небольшим наклоном Тренделенбурга. Попросите ассистента поднять брюшную стенку вручную или с помощью зажимов для полотенец, чтобы увеличить расстояние между передней брюшной стенкой и подлежащими внутренними органами, что уменьшит близость органов во время входа.
2. Разрез кожи: Сделайте разрез кожи, точно соответствующий внешнему диаметру канюли троакара (обычно 10–12 мм для стандартного оптического троакара). Слишком маленький разрез создает чрезмерное сопротивление, которое затеняет изображение плоскости ткани из-за прижатия лицевой поверхности обтуратора к сжатой ткани.
3. Введение лапароскопа и баланс белого: Вставьте лапароскоп в оптический канал обтуратора и выполните баланс белого по белой марле. Перед вставкой убедитесь, что изображение четкое и сфокусированное: затуманенное или не в фокусе изображение с самого начала сводит на нет преимущество визуализации.
4. Вставка с вращательным продвижением: Применяйте легкое вращательное давление (колебания по часовой стрелке-против часовой стрелки), а не прямое осевое усилие. Ротационное введение расширяет волокна ткани, а не разрезает их, и требует На 20–40 % меньше силы чем методы прямого толчка, что снижает риск неконтролируемого погружения после прорыва фасции.
5. Послойная идентификация: Продвигайте троакар настолько быстро, насколько возможно обновление изображения — обычно 2–5 мм в секунду. Определите каждый слой ткани (подкожный жир, переднюю фасцию, мышцу, заднюю фасцию, предбрюшинный жир, брюшину), прежде чем продвигаться через него.
6. Подтверждение входа в брюшную полость и пауза: Когда блестящая брюшина станет видна, приостановите введение. Перед завершением ввода осмотрите поверхность брюшины на наличие спаек, кишечника или сосудов. Эта 5–10-секундная пауза является наиболее важным шагом безопасности в последовательности оптического входа.
7. Наложение пневмоперитонеума: После подтверждения проникновения в брюшину подсоедините линию инсуффляции CO₂ и установите пневмоперитонеум до 12–15 мм рт. ст., прежде чем удалять обтуратор и приступать к лапароскопии.

Выбор оптического троакара: основные характеристики, влияющие на точность пункции

Не все оптические троакары работают одинаково. Следующие характеристики определяют, обеспечивает ли данное устройство качество визуализации, необходимое для точной пункции брюшной стенки:

• Степень прозрачности кончика обтуратора: Поликарбонат оптического класса обеспечивает максимально четкую передачу изображения. На пластике более низкого качества за одну процедуру появляются микроцарапины, которые ухудшают четкость изображения. Для одноразовых оптических троакаров убедитесь, что степень прозрачности соответствует стандартам биосовместимости ISO 10993 и что оптический канал обеспечивает пропускание света ≥85 % от стандартного 10-мм лапароскопа.
• Геометрия кончика обтуратора (расширяющийся или лопастной): Чисто расширяющие конические наконечники обеспечивают лучшую визуализацию (лицевая сторона ткани остается плоской по отношению к линзе) и вызывают меньшую травму тканей, чем гибридные конструкции с расширяющимися лопастями. Лезвия с лезвиями скорее срезают, чем раздвигают, что может сделать идентификацию плоскости ткани менее четкой на изображении, хотя они требуют меньшего усилия при введении в плотную фиброзную фасцию.
• Совместимость с лапароскопом: Убедитесь, что внутренний диаметр оптического канала соответствует используемому лапароскопу (оптический канал 10 мм для стандартного лапароскопа 10 мм; канал 5 мм для лапароскопа 5 мм). Неплотное прилегание позволяет лапароскопу смещаться от оси во время введения, ухудшая центрирование изображения и потенциально царапая внутреннюю часть обтуратора.
• Конструкция резьбы канюли: При процедурах у пациентов с ожирением или там, где троакар остается на месте в течение длительной процедуры, канюли с резьбой снижают частоту случайного смещения троакара. Исследования показывают, что канюли с резьбой имеют Скорость вытеснения в 3–5 раз ниже у пациентов с толщиной брюшной стенки более 5 см по сравнению с гладкокорпусными канюлями.
• Одноразовое и многоразовое использование: Одноразовые оптические троакары гарантируют постоянную остроту кончика обтуратора и оптическую четкость при каждой процедуре. Многоразовые устройства могут быть более экономичными, но требуют строгих протоколов обработки: обтураторы оптического класса, которые подвергаются автоклавированию паром более 20–30 раз, демонстрируют измеримое ухудшение геометрии кончика и оптической передачи, что может поставить под угрозу качество визуализации.

Рисунок 2. Примерное распределение конструкций наконечников оптических троакаров, используемых в лапароскопической хирургии.

Риск грыжи в месте порта: почему расширяющие оптические троакары имеют структурное преимущество

Грыжи места порта (ПГГ) являются признанным осложнением лапароскопической хирургии, возникающим при фасциальных дефектах, возникших в результате введения троакара. Сообщается о частоте возникновения грыжи в месте порта при диаметре троакара 10–12 мм. 0,65–2,8% в опубликованных сериях — с самыми высокими показателями в портах пуповины и у пациентов с ожирением. Механизм расширения оптических троакаров обеспечивает структурное преимущество, которое снижает частоту осложнений:

Расширяющий оптический троакар разделяет фасциальные волокна радиально, а не разрезает их. Когда троакар удаляется по завершении процедуры, расширенные фасциальные волокна частично сближаются под действием своего естественного эластичного натяжения, оставляя меньший эффективный дефект, чем разрезанная фасция того же диаметра. Исследования, сравнивающие расширяющиеся и лопастные порты диаметром 12 мм, показывают Частота возникновения грыж в области порта 0,3% для дилатирующих троакаров по сравнению с 1,2–1,8% для режущих троакаров. при одном и том же размере порта — разница в 4–6 раз, что представляет собой значимое снижение долгосрочного риска повторной операции, особенно для часто используемых троакаров диаметром 12 мм.

Часто задаваемые вопросы об оптических троакарах в лапароскопической хирургии

В1: Требует ли использование оптического троакара предварительного наложения пневмоперитонея?

Нет, это одно из практических преимуществ оптических троакаров перед традиционной техникой иглы Вереша. Оптические троакары можно вводить непосредственно через брюшную стенку без предварительного пневмоперитонеума. Хирург визуализирует слои ткани под прямым давлением кончика обтуратора, не полагаясь на внутрибрюшинное растяжение газа для создания буфера безопасности. Однако некоторые хирурги предпочитают создавать небольшой начальный пневмоперитонеум (обычно 8–10 мм рт. ст.) с помощью иглы Вереша в альтернативном месте перед введением оптического троакара, особенно у пациентов с подозрением на плотные спайки — частичное растяжение помогает отделить кишку от передней стенки в месте введения. Любой подход действителен; опубликованные клинические данные не показывают существенной разницы в безопасности между прямым оптическим вводом и оптическим вводом после предварительной инсуффляции у пациентов стандартного риска.

Вопрос 2: Как отличается кривая обучения использованию оптического троакара по сравнению с традиционными методами ввода?

Кривая обучения введению оптического троакара обычно считается более короткой, чем для техники иглы Вереша, прежде всего потому, что визуальная обратная связь ускоряет приобретение навыков. Опубликованные данные программ хирургической подготовки позволяют предположить, что резиденты достигают постоянной точности идентификации слоев тканей после 15–25 введений оптического троакара под наблюдением , по сравнению с 30–50 процедурами для надежной техники иглы Вереша, основанной только на тактильной обратной связи и давлении. Ключевыми элементами обучения для оптического входа являются: распознавание визуального вида каждого слоя ткани, поддержание постоянной скорости введения, позволяющей обрабатывать изображения, и развитие способности делать соответствующую паузу в брюшине перед завершением входа. Структурированное моделирование моделей брюшной стенки значительно ускоряет распознавание слоев тканей перед клиническим применением.

Вопрос 3. Подходят ли оптические троакары для всех лапароскопических процедур или существуют ситуации, когда их не следует использовать?

Оптические троакары подходят для большинства плановых лапароскопических процедур. Существует небольшое количество ситуаций, когда следует рассмотреть альтернативные стратегии входа: (1) Экстренная лапароскопия при травме там, где скорость имеет первостепенное значение, а хирургическая бригада регулярно не обучается вводу через оптику - в этих обстоятельствах открытый ввод по Хассону опытным хирургом может быть быстрее и безопаснее. (2) Пациенты с гигантской пупочной грыжей или полной потерей анатомии брюшной стенки. в предполагаемом месте входа, где последовательность нормальной плоскости ткани не может быть идентифицирована даже оптически. (3) Чрезвычайно худые пациенты (ИМТ ниже 18 кг/м²), когда минимальное количество подкожной клетчатки делает расстояние введения до брюшины очень коротким, что увеличивает риск контакта с кишечником даже при контролируемой скорости введения, необходимой для оптического входа. Ни в одной из этих ситуаций использование оптического троакара не является противопоказанием по конструкции устройства; Решение основывается на индивидуальном хирургическом решении и статусе подготовки команды.

Вопрос 4: Что должен делать хирург, если во время введения оптического троакара плоскости тканей не различимы четко?

Если визуализация слоя ткани во время введения становится нечеткой — из-за запотевания, крови на поверхности линзы или атипичной анатомии ткани — правильным ответом будет немедленно прекратите введение, отведите троакар на 5–10 мм и проведите повторную оценку, прежде чем продолжить. Причины плохой визуализации включают в себя: конденсацию на кончике лапароскопа (устранимую путем нагревания кончика эндоскопа в теплом физиологическом растворе перед введением), кровь, закрывающую линзу (требуется извлечение троакара и очистка эндоскопа), или архитектура тканей, которая не соответствует ожидаемому рисунку (необходимо незамедлительно провести повторную оценку места введения или перейти к методу Хассона, если анатомия неясна). Никогда не продвигайте троакар, пока изображение нечеткое — основное преимущество оптического входа сводится на нет, если введение продолжается без визуализации. Если визуализацию невозможно надежно поддерживать, целесообразно перейти к открытому входу по Хассону в том же или альтернативном месте, и это не следует считать неудачей метода.

Вопрос 5: Как работают оптические троакары у пациентов с морбидным ожирением (ИМТ ≥ 40 кг/м²)?

При патологическом ожирении оптические троакары эффективны, но требуют определенных модификаций техники. Основная проблема заключается в том, что увеличенное расстояние введения через толстый жировой слой означает, что рабочее расстояние лапароскопа растягивается, что снижает увеличение и четкость изображения в глубоких слоях тканей. Практическая адаптация включает в себя: использование Лапароскоп под углом 30° вместо 0° для улучшения угла обзора лица сжатой ткани; дополнительное возвышение брюшной стенки (поднятие паннуса вручную или с помощью подъемного устройства) для декомпрессии жирового слоя перед введением; и выбор троакара с более длинным стержнем (доступен длиной 100–150 мм для пациентов с ожирением по сравнению со стандартными 70–80 мм), чтобы обеспечить адекватный доступ канюли в брюшную полость после входа. Благодаря этим адаптациям в опубликованных сериях публикаций по бариатрической хирургии сообщается об успешности оптического входа в 96–99% у пациентов с ИМТ 40–60 кг/м² с частотой серьезных осложнений доступа менее 0,05%.

Вопрос 6: Какова разница в стоимости между оптическими и обычными троакарами и оправданы ли дополнительные затраты?

Одноразовые оптические троакары стоят примерно 45–120 долларов за единицу в зависимости от диаметра и производителя, по сравнению с 8–25 долларами США за стандартный одноразовый троакар с лезвием, что означает надбавку к стоимости в размере 30–100 долларов США за место порта. Для типичной 4-портовой лапароскопической процедуры с использованием одного оптического основного порта дополнительная стоимость составляет 30–100 долларов США за процедуру. Эти затраты рассматриваются в иной перспективе, если рассматривать их в сравнении с последствиями серьезной травмы доступа: лечение серьезной сосудистой травмы, вызванной введением троакара, требует экстренной конверсии, госпитализации в отделение интенсивной терапии и восстановления сосудов — средние затраты на 25 000–80 000 долларов США за мероприятие в опубликованных экономических анализах здравоохранения, исключая судебно-медицинские затраты. Даже при консервативно оцененном 60-процентном снижении уровня травматизма при обширном доступе расчет безубыточности в учреждении, выполняющем 500 лапароскопических процедур ежегодно, достигается при уровне травматизма примерно 0,02%, что согласуется с опубликованными показателями осложнений после иглы Вереша в группах высокого риска. Для категорий пациентов с высоким риском (ожирение, предшествующие абдоминальные операции) экономическое обоснование регулярного использования оптического троакара в качестве основного порта обычно считается благоприятным согласно опубликованным анализам медицинских технологий.
